Em geral

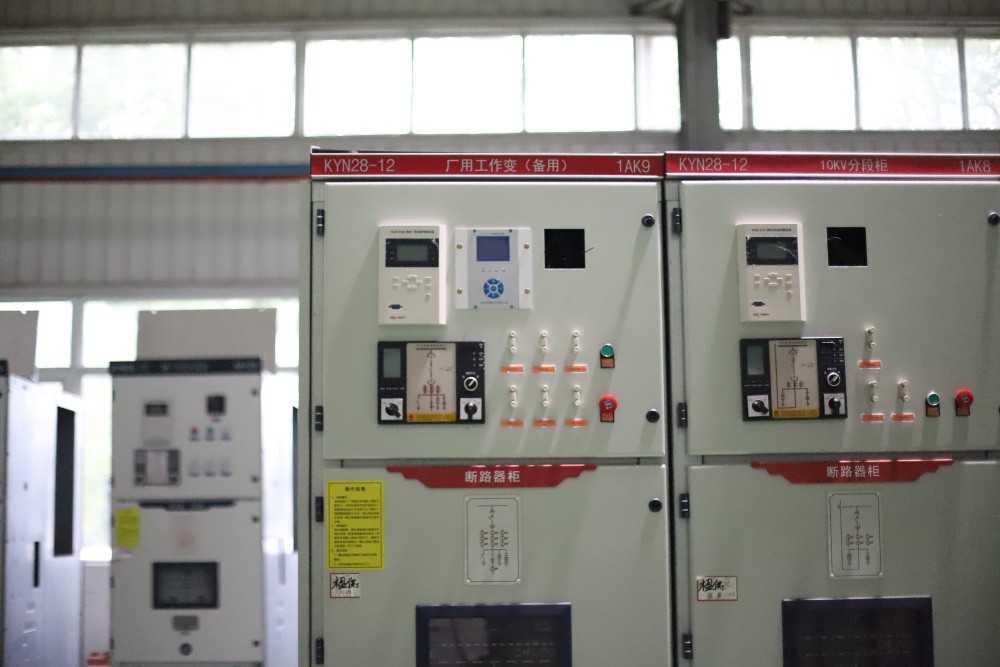

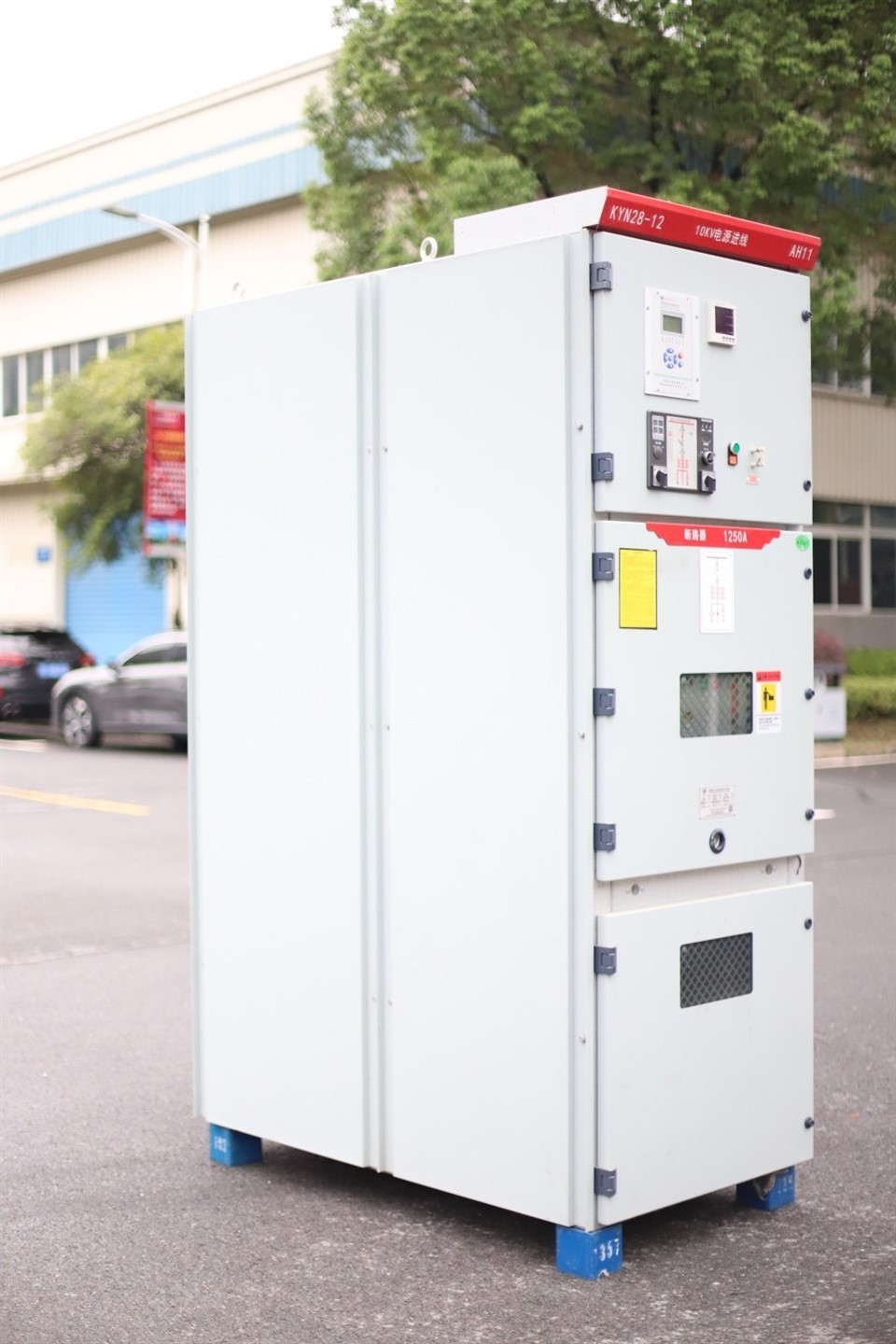

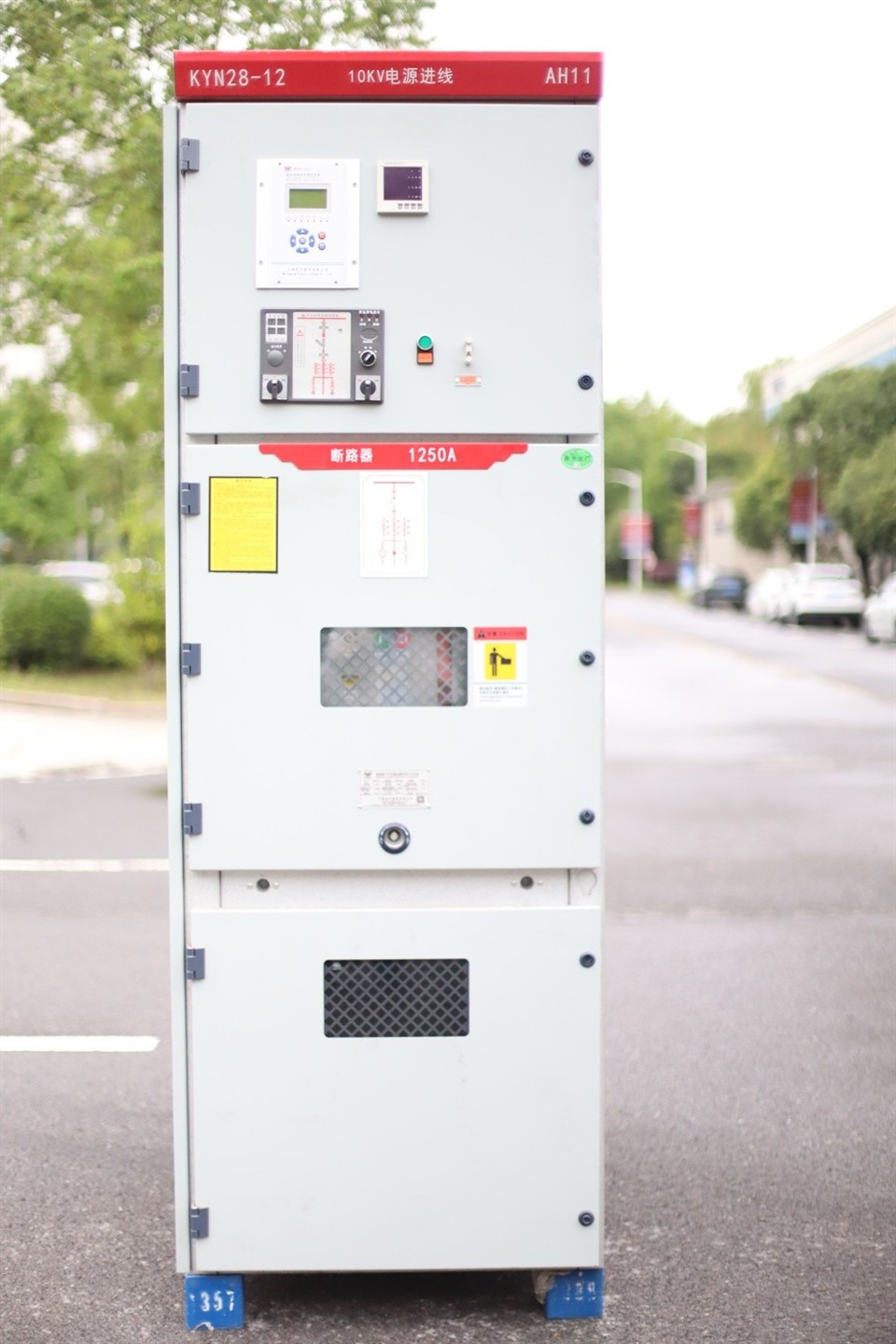

Somos fabricantes de painéis de distribuição MT tipo gaveta interna KYN28- 12 e produzimos painéis de distribuição MT KYN28- 12. É aplicável a três fades AC 50HZ, 3 .6 sistema de energia ~ 12kV, é usado para receber e distribuir energia elétrica e controlar, protegendo e supervisionando o circuito.
Condição de uso
- Temperatura ambiente:-15 graus a +40 graus
- Umidade relativa:média diária Menor ou igual a 95% média mensal Menor ou igual a 90%
- Altura acima do nível do mar:Menor ou igual a 1000m
- Magnitude do terremoto menor ou igual a 8
- Nenhum incêndio, perigo de explosão, poluição grave ou ocasião de erosão química.
Principais parâmetros técnicos
|
Unid |
Unidade |
Dados |
||
|
Tensão nominal |
kV |
3 .6 ,7 .2 , 12 |
||
|
Frequência nominal |
Hz |
50 |
||
|
Corrente nominal do disjuntor |
A |
630 , 1250 , 1600 ,2000 ,2500 ,3150 |
||
|
Corrente nominal do equipamento de comutação |
A |
630 , 1250 , 1600 ,2000 ,2500 ,3150 |
||
|
Corrente suportável nominal de curto período |
ka |
16 ,20 ,25 ,31 .5 ,40 |
||
|
Valor de pico nominal da corrente suportável (valor de pico) |
ka |
40 ,50 ,63 ,80 , 100 |
||
|
Corrente nominal de queda de curto-circuito |
ka |
16 ,20 ,25 ,31 .5 ,40 |
||
|
Chave de curto-circuito nominal-na corrente (valor de pico) |
Frequência de 1 minuto suportar tensão |
ka |
40 ,50 ,63 ,80 , 100 |
|
|
Nível de isolamento nominal |
Tensão suportável ao impulso relâmpago (valor de pico) |
Inter-eletrodo, inter- eletrodo e terra |
kV |
24 ,32 ,42 |
|
Inter-fratura |
kV |
24 ,32 ,48 |
||
|
Inter-eletrodo, inter- eletrodo e terra |
kV |
40 ,60 ,75 |
||
|
Inter-fratura |
kV |
46 ,70 ,85 |
||
|
Grau de proteção |
O enlosure é IP4X, quando a porta da sala do disjuntor está fechada, e é IP2X quando a porta está aberta. |
|||
Recursos de estrutura
- Ele pode montar disjuntores a vácuo da série VS1 produzidos em casa ou importados da série VD4, com ampla aplicabilidade, alta confiabilidade, livre de manutenção por longos anos.
- Serão estabelecidas posições de operação e teste para o carrinho de mão, e ambas as posições serão equipadas com um dispositivo de posicionamento e um dispositivo de exibição seguros e confiáveis.
- Todos os tipos de carrinhos de mão devem mudar de acordo com o módulo do cordão, de modo a garantir que carrinhos de mão do mesmo tipo possam ser trocados livremente, enquanto carrinhos de diferentes tipos são estritamente impedidos de entrar.
- Fandcarts são transportados com carregador de uso especial, é fácil e flexível de operar.
- A sala de cabos pode ser instalada com até 9 cabos-de núcleo único.
- Dispositivo de intertravamento altamente confiável atende plenamente aos requisitos de "cinco prevenção".
